翻斗提升機自動配料和給料系統的相關知識

發布時間：2012-08-31 00:00:00作 者：瀏覽次數：次

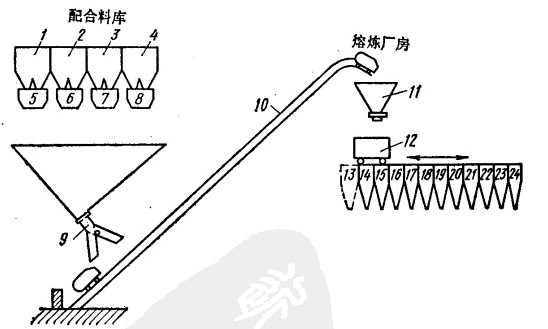

    翻斗提升機配合料自動配料和給料系統包括下列裝置(圖55):配合料各組分的料斗、裝在料斗下面的配料器、集料斗、料溜子和蝶閥、雙軌翻斗提升機、兩臺料車、接料斗、裝料車和爐子料室。系統中還有成套設備和機構的控制電路。電路設有自動控制、遠距離手動控制和就地控制。

    配料和配合料給料機構的白動控制系統，為便于操作起見，分為四個獨立的部分，從而可以在一個部分的設備出故障而損壞
時，其余三個部分仍能保持自動控制，而有故障的部分暫時在主操作臺進行遠距離控制，或者在壞的情況下還可以就地控制。
  自動控制的一個部分為配料器機構;第二部分為雙軌翻斗提升機的絞車;第三部分為接料斗閘門機構;第四部分為裝料車
機構。 配料器控制系統在這組機構中有四臺AB-1200型配料器，設在配合料倉庫料斗的下面，還有料溜子的蝶閥，通過它將
物料卸入左右兩臺翻斗提升機的料罐中。
    在控制系統通電之前，先選擇每臺配料器的控制制度。要將配合料給料的整個系統接通自動工作制度，用轉換開關YII來實
現，它給繼電器1 PIIH和2PIIH的線圈送電，這兩個繼電器的接點用來閉合控制電路的電源回路。繼電器1PIIH和2PIIH在電
網電壓降低時用來完成電路中斷的功能。翻斗提升機系統的這樣的保護有頭等重要的意義。兩個稱量箱—配料器中的一個，其通電的準備是靠裝在主操作臺上的轉換開關來實現的。然后，用轉換開關1-1YII(對于一配料器的一稱量箱)來確定三種稱量
范圍中的一種稱量范圍。因此，每一臺配料器都編制有可以實現六種稱量的程序。開始稱量物料的指令信號是翻斗提升機的料罐在下端位置的停車。依這個或那個料罐(右料罐或左料罐)的停車而定，通過設在翻斗提升機絞車上的指令器的相應接點和繼電器，中間繼電器15Pii或16PH接通，其接點閉合電磁鐵，用來控制轉動料流子蝶閥的氣缸。料車就在這個料流子的下面。
