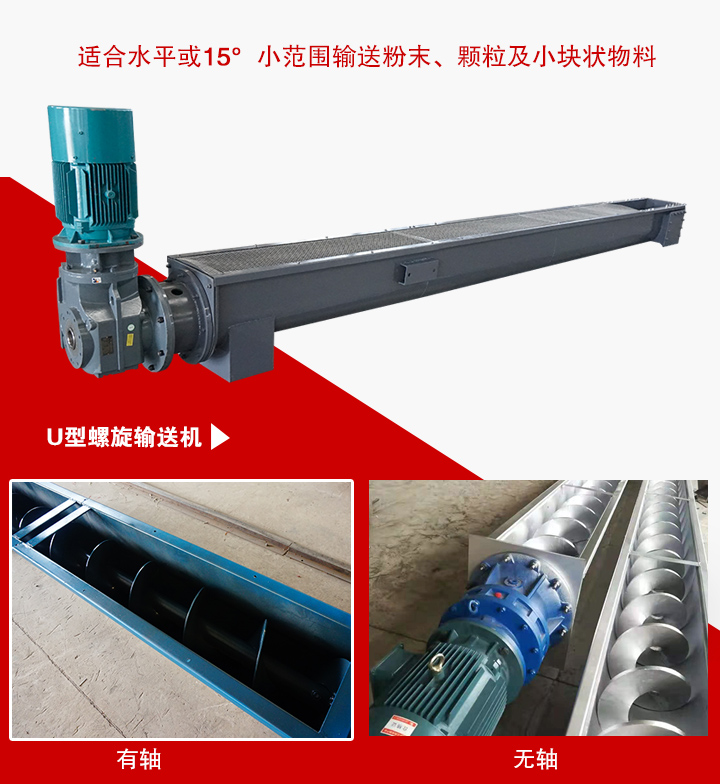

U型螺旋輸送機

U型螺旋輸送機輸送污泥

U型螺旋輸送機的介紹：

U型螺旋輸送機又叫U型槽式螺旋輸送機，是按照J(rèn)B/T679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。螺旋輸送機俗稱絞龍，是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備，從輸送物料位移方向的角度劃分，螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升 。螺旋輸送機全是有鋼材做成的，螺旋輸送機用于輸送溫度較高的粉末或者固體顆粒等化工、建材用產品。螺旋輸送機的內部是有一個輸送管，葉片成螺旋狀的焊接在輸送管上.

U型螺旋輸送機的分類：

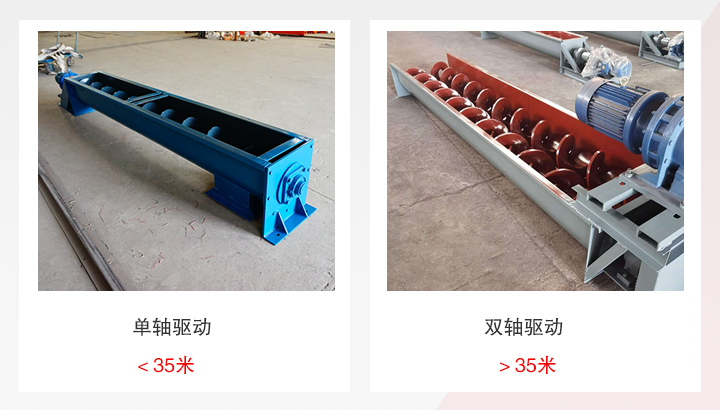

1、按驅動方式分類

（1）U型螺旋輸送機長度小于35m時，為單軸驅動螺旋。

（2）U型螺旋輸送機長度大于35m時，為雙軸驅動螺旋。

2、按中間吊軸承種類區分

（1）M1-為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸壽命長，輸送物料溫度≤80℃。

（2）M2-為滑動吊軸承，設有防塵密封裝置，有鑄銅瓦，合金耐磨鑄鐵瓦，銅基石墨少油潤滑瓦。常用在輸送物料溫度比較高（t≥80℃）或輸送含水較大物料。

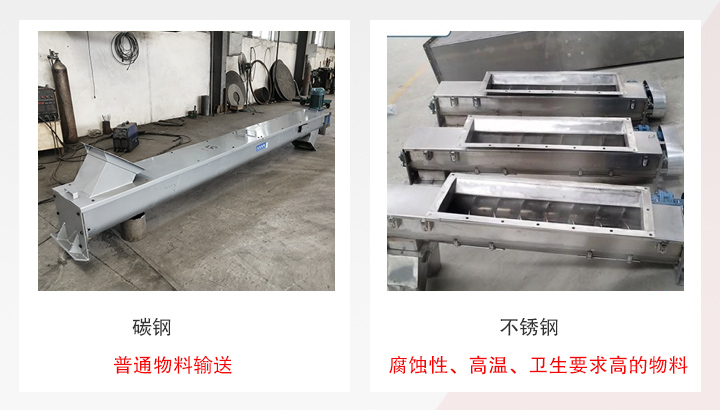

3、按材質分類

（1）普通碳鋼U型螺旋輸送機-主要適用于水泥，煤炭、石料、等磨損較大，對物料沒特殊要求的行業。

（2）不銹鋼U型螺旋輸送機-主要適用于糧食、化工、食品等對輸送環境有要求的行業，清潔度高，并且不會對物料產生污染，使用時間長，但是造價相對較高。

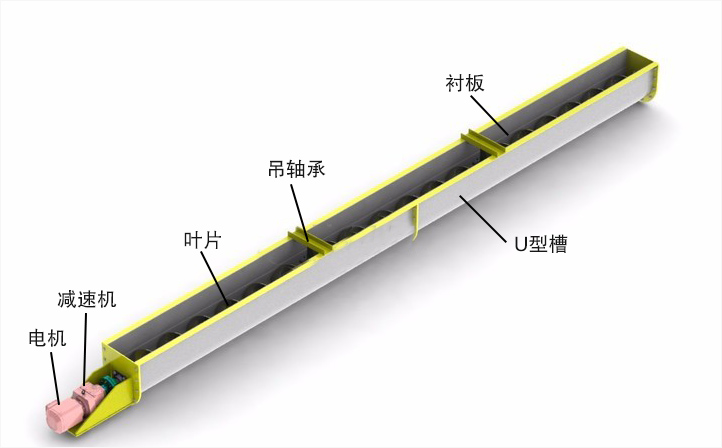

U型螺旋輸送機結構圖：

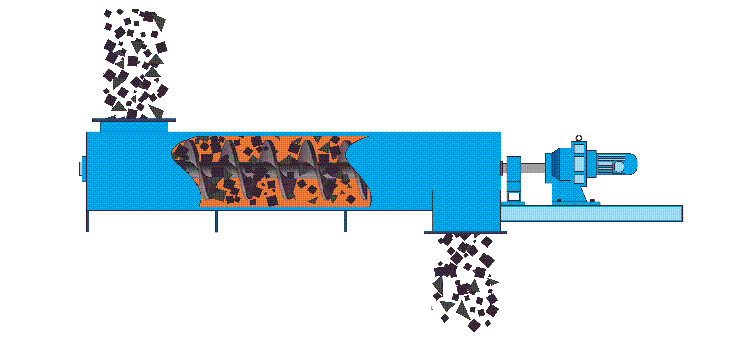

U型螺旋輸送機工作原理：

U型螺旋輸送機工作時，電機帶動旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。 螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。

U型螺旋輸送機技術參數：

規 格		主要技術性能	驅動裝置	驅動裝置			重量
直徑	長度	產量(水泥) t/h	轉速	減速機		電動機
				型號	速比	功率
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

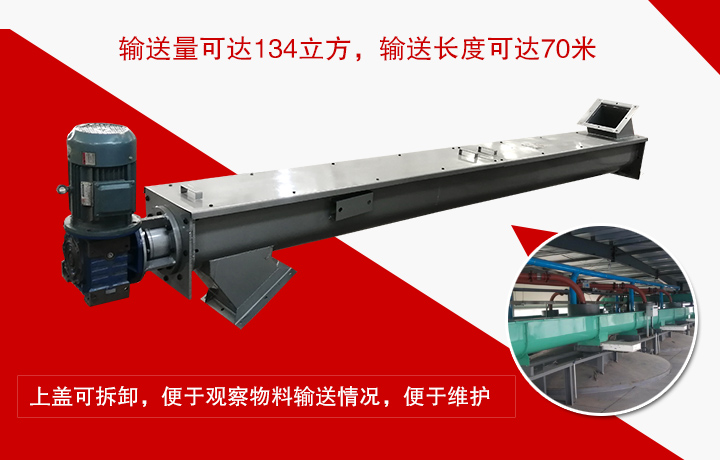

U型螺旋輸送機的特點：

U型螺旋輸送機是適宜小范圍作業，輸送穩定，在輸送場地限制的情況下可以很好的發揮作用。密封性能好，對于粉塵較大以及對環境有要求的場合具有極大的優勢，可以避免輸送過程中揚塵現象的產生。但是U型螺旋輸送機不適宜長距離輸送，造價較皮帶輸送機來說較大，對易碎物料容易產生擠壓等破壞。

1、高效率輸送

小直徑、高轉速、變螺旋的螺旋體設計，確保產品在工作過程中順暢、快速均勻上料。

2、安裝方便

無論是水平，還是大傾角均可連續輸送，并可直接與其配套的設備連接固定，無需地基基礎，充分利用空間，移動、拆裝十分方便。

3、多元化的聯接

進、出料口可采用萬向球、布袋、法蘭等連接方式。

4、設計

齒輪減速機具有體積小、承載轉距大、噪音低、不滲油等顯著特點。

U型螺旋輸送機應用范圍：

U型螺旋輸送機廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃。在混凝土攪拌站中,螺旋輸送機的作用得到了大的體現。螺旋輸送機不適宜輸送易變質、黏性較大易結塊以及含水量較大的物料。

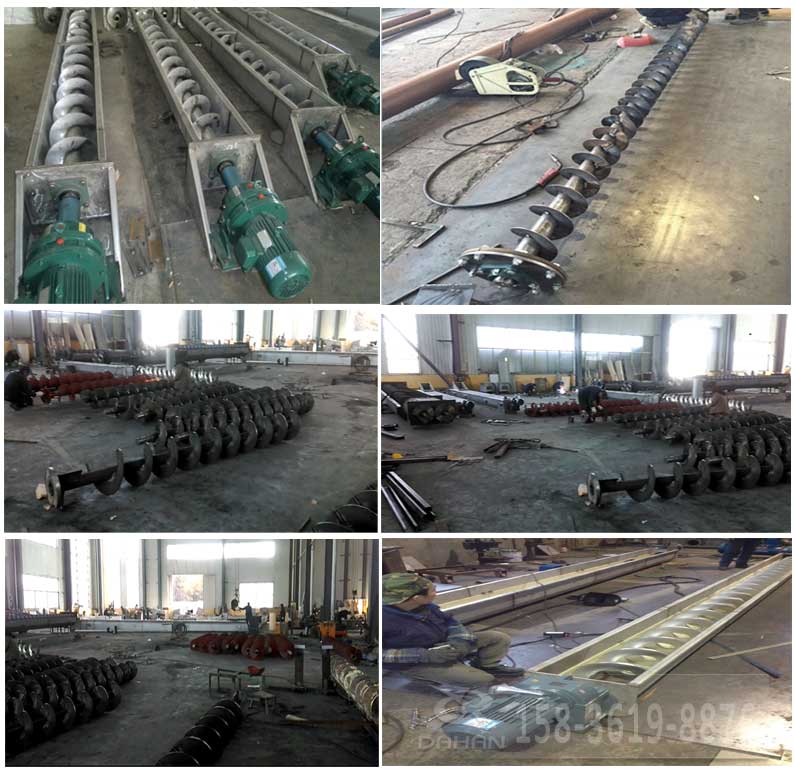

U型螺旋輸送機生產車間圖：
