您當前所在位置：首頁 > Z型斗式提升機
進料、輸送、卸料全過程，降低物料破損率，可單點或多點自動下料
Z型斗式提升機適用于單一水平，水平+垂直+水平或在一條直線上可任意拐彎組合形式輸送塊狀、顆粒狀、粉狀等松散物料的提升機，尤其適用于需要單機多點入料、多點卸料輸送物料的提升機。其它常用名：轉斗式提升機，誘導斗式提升機，Z型提升機，Z型上料機，Z型斗提機，C型提升機，C型上料機，C型斗提機，S型提升機，鏈斗式提升機，料斗式提升機。
有特殊要求的C型、z+c混合型的提升機，通用部分也參照適用。
本機機殼采用分段式組合，水平長度及提升高度任選。布置靈活，占地少；節省廠房空間，減少地坑深度；機器運行安全可靠，平穩無噪聲、不撒料，不泄料、無飛塵，易拆易修。

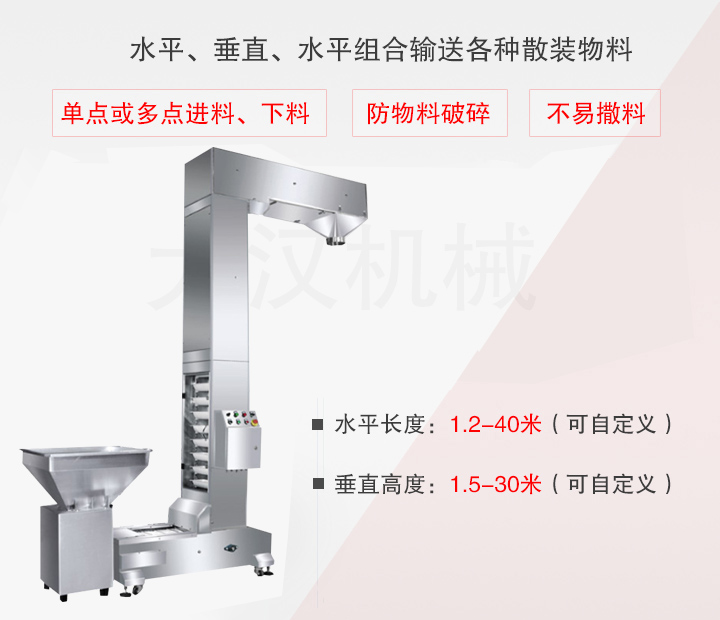

水平-垂直-水平組合輸送：水平長度1.2米-40米，垂直高度1.5米-30米，可根據客戶現場設計。
布置靈活：z型供料、c型供料、z-c型混合型供料、多點上料，多點下料。
Z型斗式提升機可廣泛應用于各種需要柔和處理的環境。Z型供料，C型供料，Z—C混合型供料及多點上料，多點下料等場合。目前多用于稱重包裝機的供料，色選機的供料及復選供料，自動化生產線的立體循環上下料,全自動稱重配料系統的多點供料。

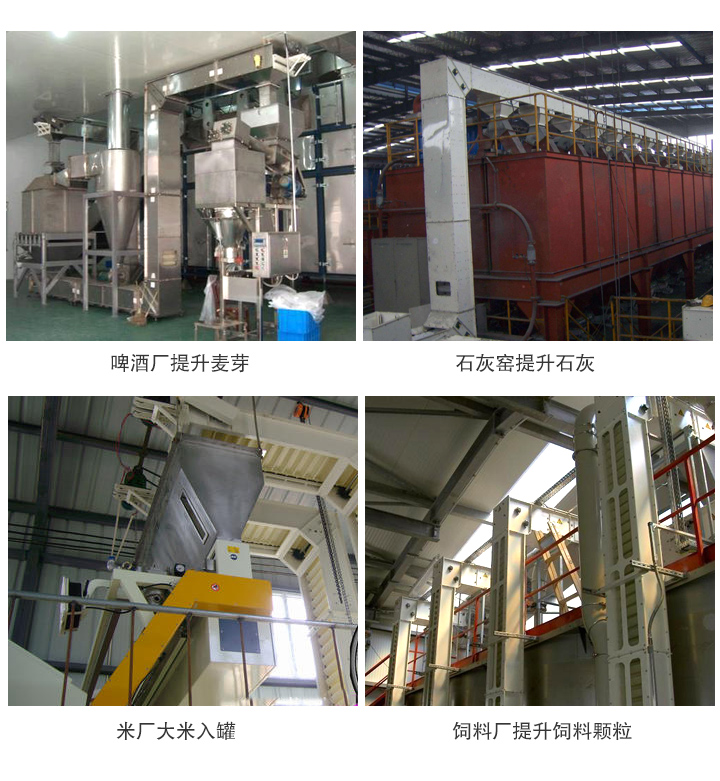

我們的產品目前正常運行在以下自動化生產產業中：寵物食品業，膨化食品業，飼料行業，糖果行業，干鮮果品業，保健食品業，糧食精加工處理業，化工醫藥業，五金電料業，軍工制造業等等。
Z型斗式提升機集物料的水平輸送與提升為一體。用提升機一臺可替代傳統的水平輸送＋提升＋水平輸送三臺設備使用。具有以下特點：
1、Z型提升機具有顆粒物料不破損物料的特點，比重輕的物料提升效果好。
2、水平長度為1.2-40米，垂直高度為1.5-30米，可根據用戶現場自定義設計。
3、可單點或多點自動下料，適用于一排多個料倉供料。
4、料斗采用密集布置，整機殼體密封，不易撒料，減少運行過程的物料泄漏導致的粉塵飛揚。
5、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。
6、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。
7、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗螅估瓘姸群湍湍バ?，使用壽命長。
1、組成形式靈活，可水平-垂直-水平提升物料。
2、防物料損傷，進料、輸送、卸料全過程，對物料本身無破損，降低廢品率。
3、提升量大，提升高度可達40米，提升量每小時在3-100立方，可根據客戶現場進行設計。
4、多點下料，可單點或多點自動下料，適應于一排多個料倉供料。
5、防溢料，可配套振動喂料機，流入式勻速喂料，克服了滿斗溢料的現象。
6、密封運行無污染，整機殼體密封，運行過程中無泄漏、無粉塵飛揚。

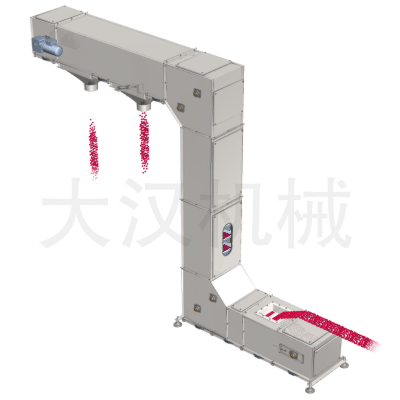

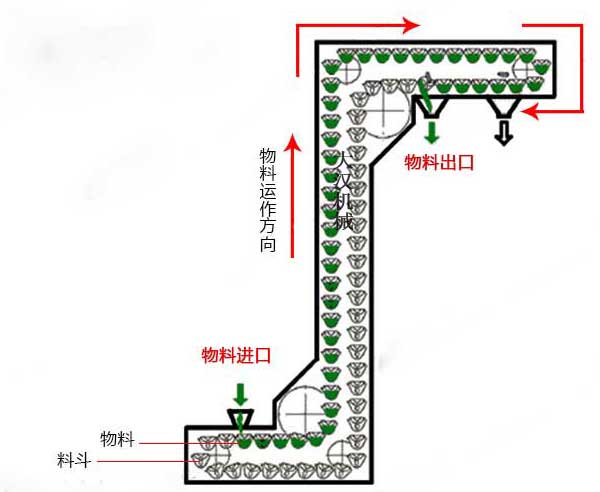

物料從進料口進入料斗，隨著z型斗式提升機鏈條提升到頂部，繞過頂輪后向下翻轉，Z型斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下面或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的Z型轉斗式提升機一般裝有兩條平行的傳動鏈，上面或下面有一對傳動鏈輪，下面或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
Z型斗式提升機標準配置有扭力保護器，當采用金屬料斗時，故障卡斗機器不轉，同時報警燈亮起，避免了事故發生，安全可靠；轉斗式提升是在封閉的殼體內，通過懸掛在鏈條上的料斗輸送物料，能水平--垂直--水平的組合輸送。可以單點或多點加料，通過特殊設計的卸料裝置完成單點或多點卸料。
| 型 號 | ZD-3 | ZD-6 | ZD-10 | ZD-15 | ZD-20 | ZD-25 | ZD-30 | ZD-35 | ||
| 輸送量 | 100% | m3/h | 6 | 15 | 22 | 30 | 45 | 56 | 68 | 80 |
| 75% | 4.5 | 11 | 16.5 | 22.5 | 33.5 | 42 | 51 | 60 | ||
| 料斗 | 斗容 | L | 3 | 6 | 10 | 15 | 20 | 25 | 30 | 35 |
| 斗寬 | mm | 370 | 470 | 870 | 500 | 560 | 690 | 815 | 940 | |
| 斗距 | mm | 228.6 | 330 | |||||||
| 鏈條 | 節距 | mm | 38.1 | 66 | ||||||
| 條數 | —— | 2 | ||||||||
| 單條鏈條破斷載荷(最小值) | —— | 37.6 | 90 | |||||||
| 鏈輪 | 齒數 | —— | 26 | 22 | ||||||
| 節圓直徑 | mm | 316.09 | 463.75 | |||||||
| 料斗運行速度 | m/s | ≤0.3 | ≤0.25 | |||||||
| 傳動軸轉速 | r/min | ≤0.3 | ||||||||
| 提升高度 | m | ≤4.5 | ||||||||
| 水平輸送距離 | m | ≤100 | ||||||||
| 總功率 | KW | 0.75~22 | 1.1~22 | 2.2~22 | 5.5~22 | 5.5~30 | ||||
z型斗式提升機結構上與傳統垂直斗提機相類似，采用鏈斗取料輸送，而在進料和出料上有所改動，增加上下水平段的輸送部分（最短1.5米），便于客戶水平距離的輸送，減少客戶再次購買其他水平輸送情況，且水平段部分，z型斗式提升機可以實現多點下料，下料口數量和位置，可根據客戶實際需求來定。

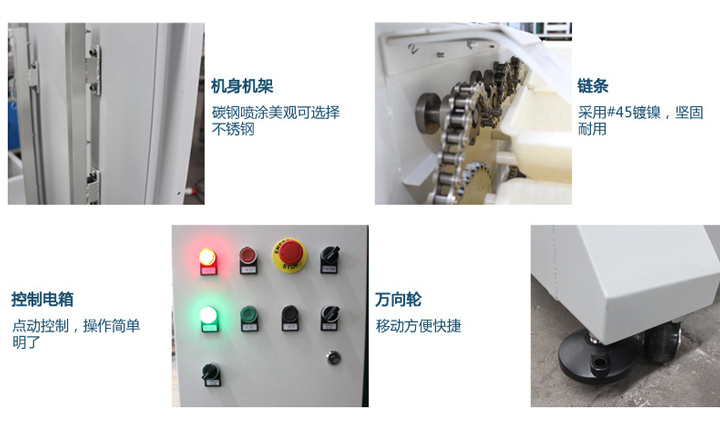

z型斗式提升機根據提升物料及用戶要求，可選用不同材質、不同配置
機箱：半封閉機箱—防塵機箱—氣密機箱—不銹鋼機箱—碳鋼噴涂機箱。

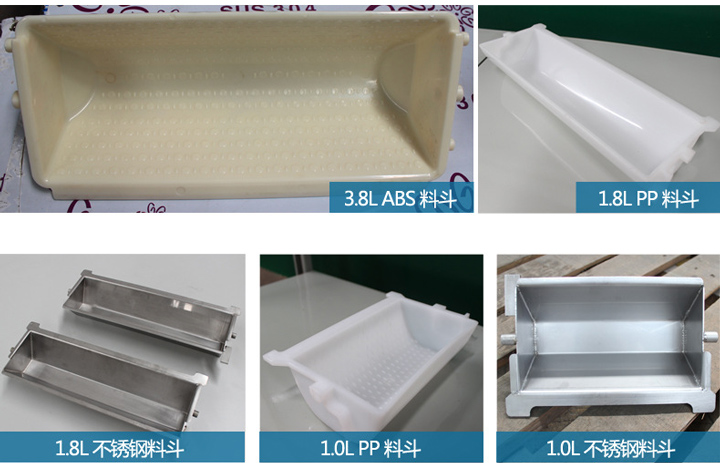

料斗：不銹鋼料斗—碳鋼料斗—食品朔料料斗。
驅動：防爆減速機，普通減速機。
鏈輪：合金鋼鏈輪—不銹鋼鏈輪。

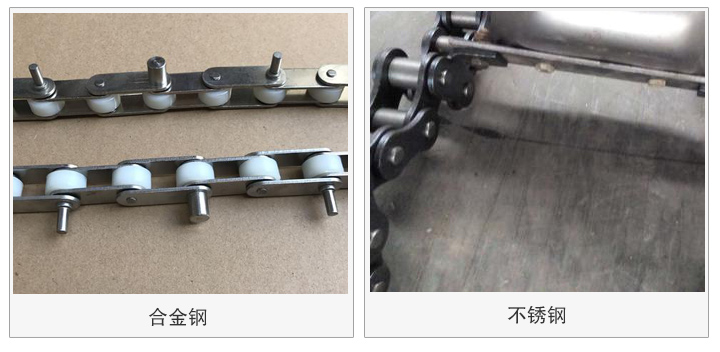

鏈條：合金鋼鏈條—不銹鋼鏈條。
控制：手動啟動停止，自動啟動停止，變頻控制。
其它：整機防爆，內置強制通風系統，自動料斗清洗系統，自動加油系統。
新鄉大漢機械廠是一家專業從事物料搬運設備制造的廠家，提供各種類型的提升機產品，其中包括Z型斗式提升機。作為一種常見的提升機類型，Z型斗式提升機具有獨特的結構和優越的性能。它采用了特殊設計的斗形狀，使得物料在提升過程中更加穩定，減少了物料的回流和堆積現象。新鄉大漢廠作為一家專業的提升機制造廠家，擁有先進的生產設備和技術團隊，致力于為客戶提供高質量的產品和優質的服務。此外，還能根據客戶的具體需求進行定制設計，以滿足不同行業的特殊要求，以其專業的制造能力和優質的產品質量，為客戶提供可靠的物料垂直輸送解決方案。
1、z型斗式提升機應符合本標準的要求，并應按照規定程序批準的圖樣及技術文件進行制造。
2、提升機結構性能和制造質量、使用范圍應符合《煤礦安全規程》和JB8516-1997等標準規定。
3、隔爆提升機的電氣控制設備應符合GB 3836.1、GB 3836.2、GB 3836.4的規定，且應經國家授權的防爆檢驗機構進行防爆檢驗，并取得煤礦礦用產品安全標志證書。
4、提升機所用的原材料、標準件、外購件均應符合現行國家標準和行業標準的有關規定。
5、提升機的通用件、易損件、備用件應保證質量與互換性。
6、凡本標準未予規定的機械加工和裝配等技術要求，均應符合現行國家標準和行業標準的有關規定。
7、當減速器工作環境溫度低于8℃時需增設加熱裝置，高于35℃時需增設冷卻裝置。
8、在主機正常運轉情況下，減速器使用壽命不少于50000h。
9、鋼絲繩安全系數應符合表1的規定。
