Z型斗式提升機工作原理及結構圖

發布時間：2022-07-20 14:28:27作 者：大漢機械瀏覽次數：次

Z型斗式提升機用于水平-垂直-水平組合輸送粉狀、散狀顆粒或易碎產品，然而大家對其結構和原理沒有充足的了解，本文將為您詳細講解Z型斗式提升機結構圖及工作原理。

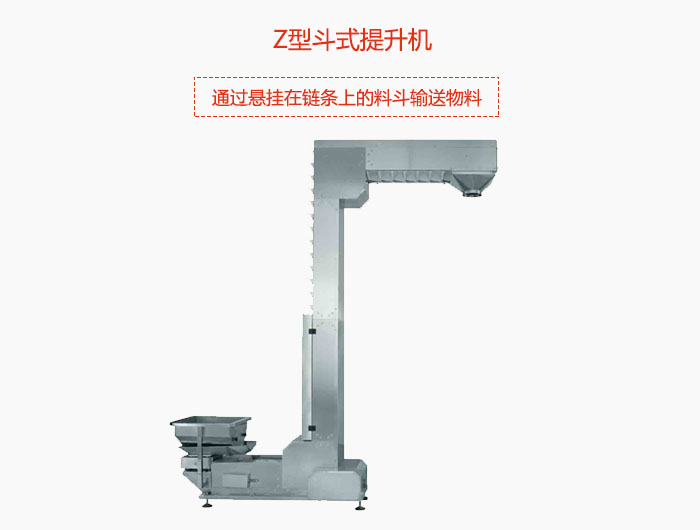

Z型斗式提升機工作原理

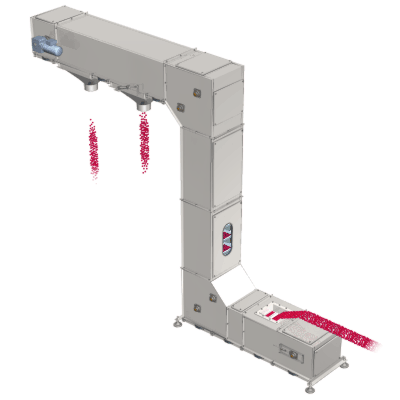

Z型斗式提升機通過掛在鏈條上的料斗輸送物料，隨著鏈條提升到頂部，繞過上輪然后向下轉動，通過卸料口的卸料裝置完成單點或多點卸料（多點卸料不是多點同時卸料）。另外Z型斗式提升機一般都裝有提升機外殼板，以防止粉塵在斗式提升機中飛揚。

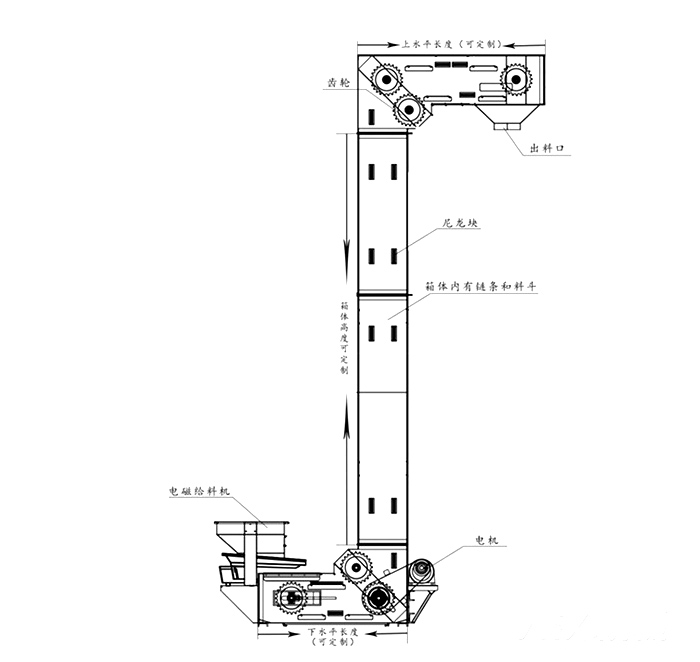

Z型斗式提升機結構圖

Z型斗式提升機主要由機殼、輸送鏈、料斗、驅動輪、改向輪、張緊裝置、導向裝置、進料口、出料口等組成。

Z型斗式提升機可根據提升物料和用戶要求選擇不同的物料和配置。

1、外殼：半封閉/防塵/不銹鋼或碳鋼噴塑外殼。

2、鏟斗材質：SS304不銹鋼桶/碳鋼桶/食品ABS或PP桶。

3、料斗容量：1.8L、2.4L、3.6L、6L、10L。

4、驅動裝置：防爆減速電機/普通減速電機。

5、鏈輪：合金鋼鏈輪/不銹鋼鏈輪。

6、鏈條：合金鋼鏈條/不銹鋼鏈條。

7、控制裝置：手動啟停/自動啟停、變頻控制。

8、提升輸送機給料方式：普通料斗給料/電磁振動給料機。

9、輸送電壓：220V、380V（單相或三相）。

10、斗式輸送機型式：Z型、C型、單個或多個進料口、單個或多個出料口。

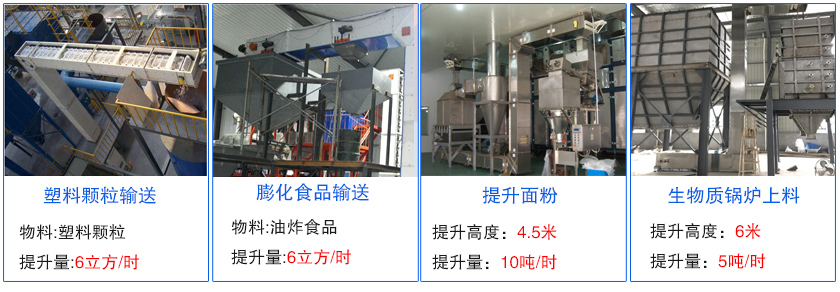

以上就是Z型斗式提升機工作原理結構圖以及結構解析，Z型斗式提升機非常適合將粉末、散裝顆粒或易碎產品，一方面，Z斗式輸送機可以通過單個或多個進料口進料。另一方面，也可以通過多個卸料口/出口完成卸料。，一臺提升機可滿足多個料倉給料。
