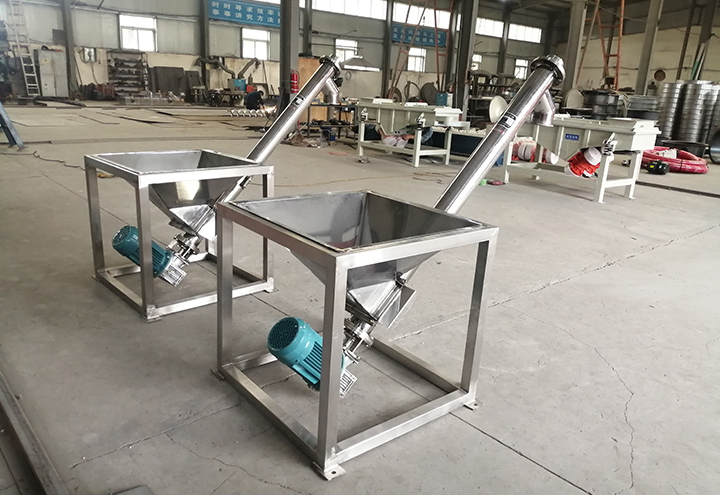

螺旋輸送上料機介紹

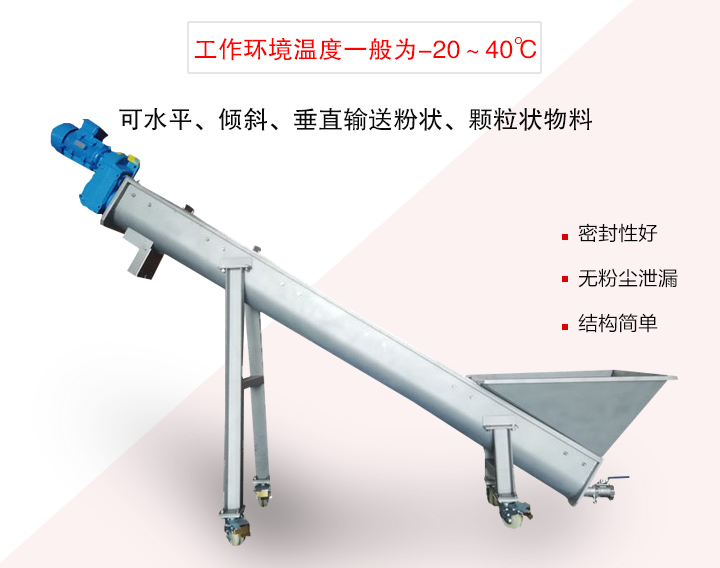

螺旋輸送上料機可水平、傾斜、垂直輸送粉狀、顆粒狀物料，具備良好的密封性，無粉塵泄漏，可直接與配套設備連接固定，不需要地基基礎，可充分利用廠房空間。大漢螺旋輸送上料機可根據用戶的要求定制不同直徑、不同長度、不同傾斜度的設備，并可配套安裝調速電機，達到定量給料的目的。

螺旋輸送上料機應用行業

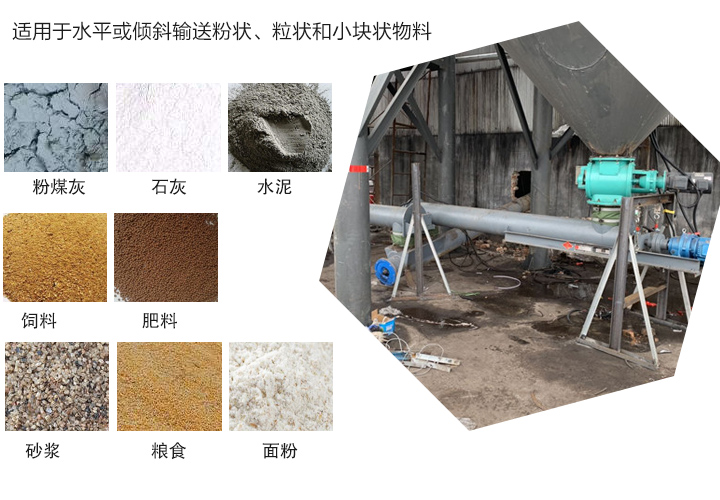

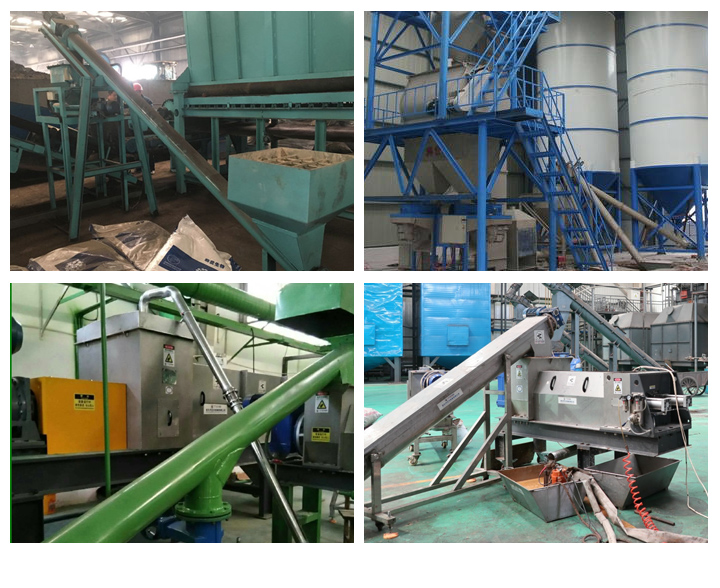

螺旋輸送給料機廣泛應用于各行業，如建材、化工、工業、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如粉煤灰、石灰、水泥、飼料、肥料、砂漿、糧食、面粉等，物料溫小于200℃，工作環境溫度一般為-20～40℃。

螺旋輸送上料機特點

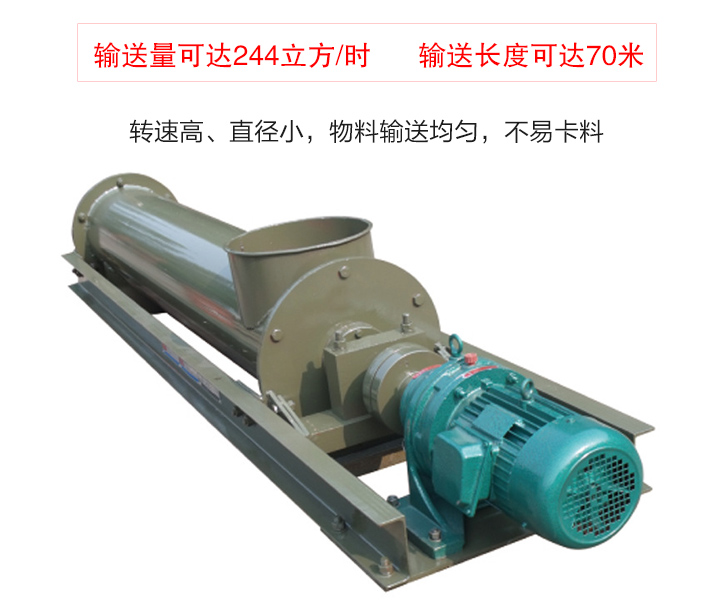

1、轉速高、直徑小，物料輸送均勻，不易卡料。

2、輸送量可達244立方/時，輸送長度可達70米。

3、結構簡單，便于中間裝料和卸料。

4、輸送方向可逆向，也可同時向相反方向輸送物料，輸送過程中可對物料進行攪拌、混合、冷卻等作業。

5、通過裝卸閘門可調節物料流量。

6、密封性好，在輸送原料的過程中，可以保證原料不會受到污染，不會有粉塵或雜質混入。

螺旋輸送上料機結構

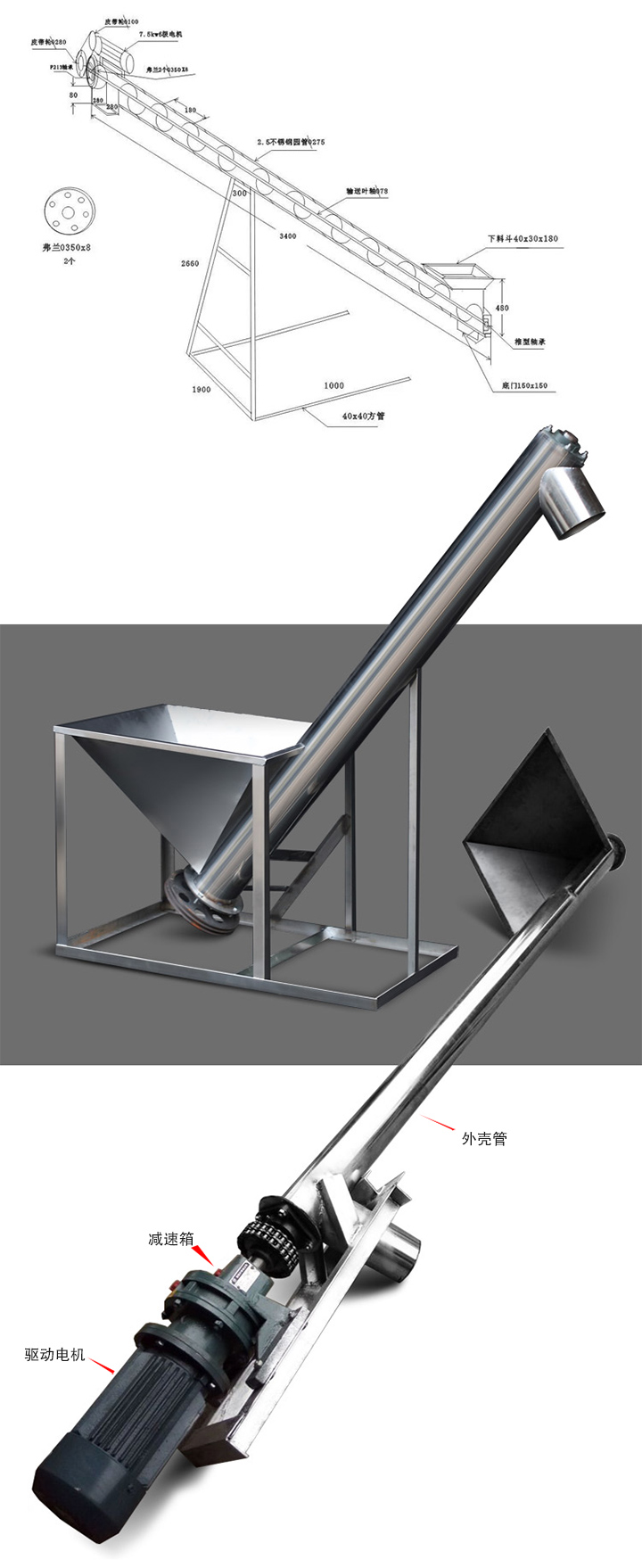

螺旋輸送上料機屬于非基礎固定式，由驅動電機、減速箱、外殼管、螺旋體依次相連。

1 、螺旋軸與吊軸承、頭、尾軸連接均采用嵌入舌式，安裝、拆卸不需軸向移動，維修方便，芯軸長、吊掛少、故障少。

2 、采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸，吊軸承壽命可達兩年以上。

3、吊軸承采用滑動軸承，設有防塵密封裝置，減少粉塵飛揚。

螺旋輸送上料機工作原理

螺旋輸送機上料機利用旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

螺旋輸送上料機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
