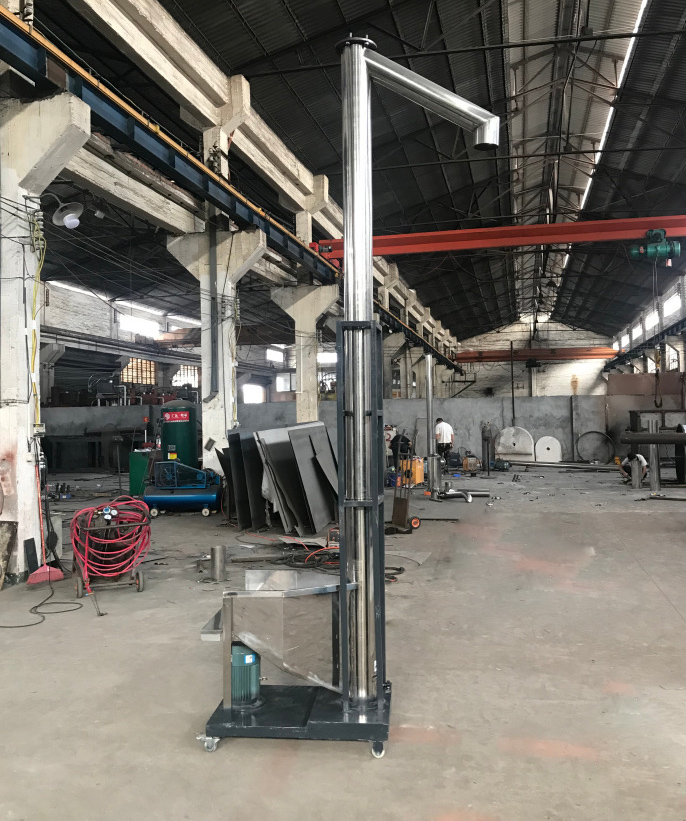

立式輸送機介紹

立式輸送機是利用強迫喂料螺旋旋轉而輸送物料提升的連續輸送設備，適合垂直或大傾角輸送粉狀、粒狀、非粘性容重≤1.3t/m³的干燥物料，具有結構簡單、制作成本低、密封性好等特點。立式輸送機采用上驅動裝置，立式輸送機驅動裝置一般有兩種布置型式，頂部驅動；適用于輸送高度低的場合，占地面積小；底部驅動，適合用于輸送高度高的場合，占地面積大。200型和250型設置單驅動形式，315型設置單驅動和雙驅動兩種。

注：立式輸送機高度是指進料口到出料口之間的距離，從2.5米到15米，0.5米一檔，用戶可根據需要選型。可根據輸送物料設計成碳鋼或不銹鋼材質。

立式輸送機適用范圍

立式輸送機適用于粉狀、塊狀、粒狀物料，如面粉、谷類、水泥、化肥、灰渣、砂子、石子、煤粉、塊煤等，物料物料溫度一般不超過80°C。適用于建材、冶金、化工、采掘、機械制造、煤灰、煙草、糧食、食品、醫藥等行業。LC型立式輸送機由于機轂內有流通面積較小，故不宜輸送易變質、粘性大而易結塊的物料。

立式輸送機的特點

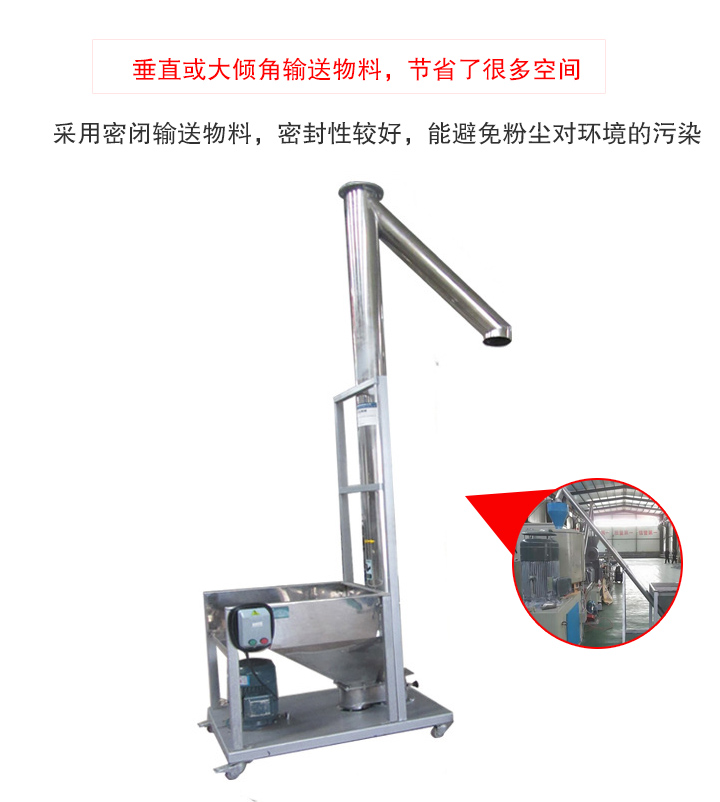

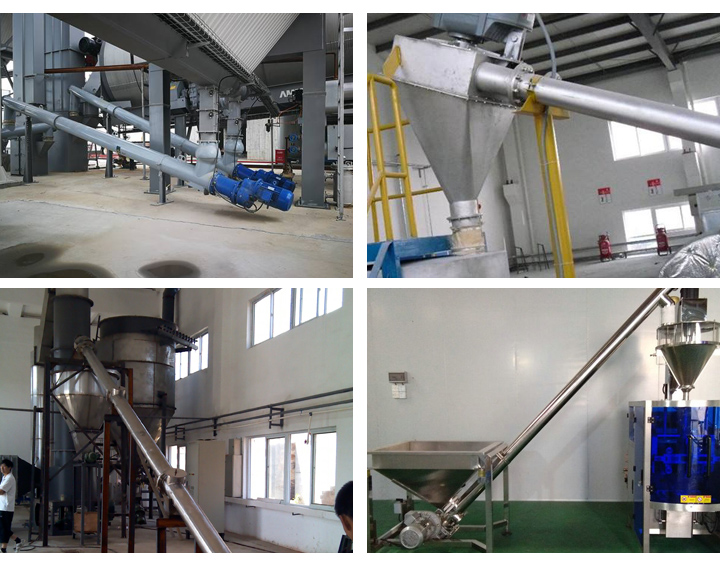

1、垂直或大傾角輸送物料，節省了很多空間。

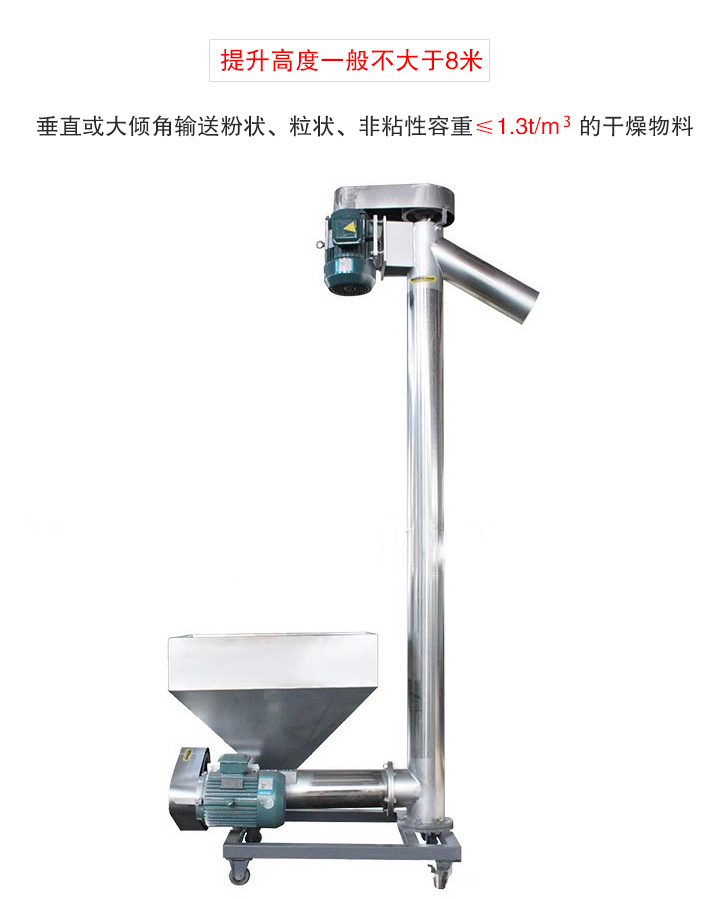

2、提升高度一般不大于8米。

3、動力大，電機功率為7.5kw-11kw，螺旋體轉速比普通輸送要高。

4、采用密閉輸送物料，密封性較好，能避免粉塵對環境的污染。

立式輸送機結構圖紙

立式輸送機是由驅動裝置(電動機、減速器、聯軸節)、螺旋、軸承、料槽、進料口、出料口等幾部分組成。對于密度較大、流動性好的物料，可采用自流式進料口，即物料靠自重流入下部進料口內，當提升高度小于8米時，只需要在立式輸送機上部設懸吊軸承，下部不需要設置軸承，由物料自身支承螺旋體，當提升高度較大時，中部可設置徑向軸承。

立式輸送機工作原理

當立式輸送機啟動后，加入的物料在離心力的作用下，與機殼間產生了摩擦力，該摩擦力阻止物料隨螺旋葉片一起旋轉并克服了物料下降的重力，從而實現了物料的垂直輸送。

立式輸送機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
